Detailaufnahme Mineralklimadecke im Raum-K Grid

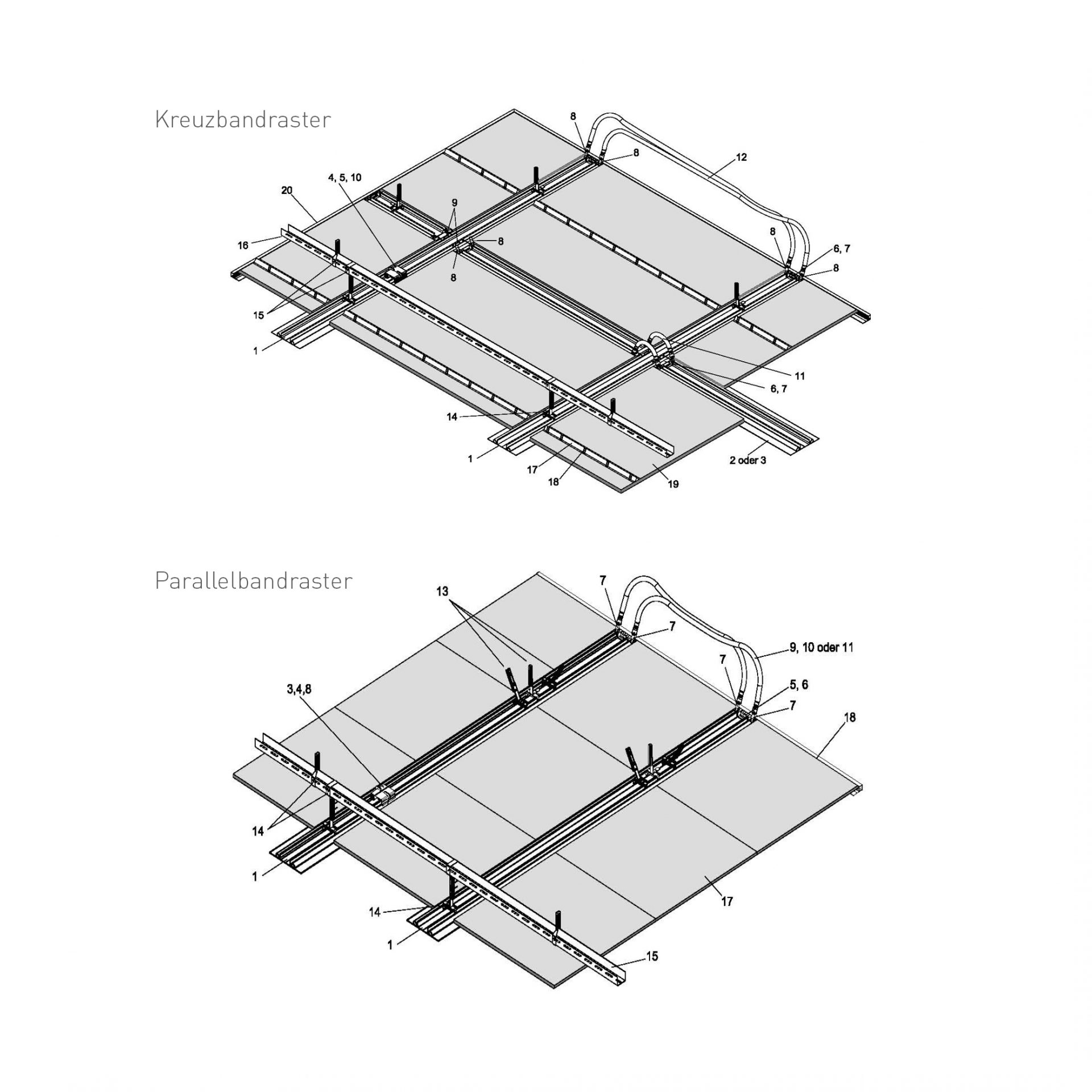

1 Energieschiene, Länge 3600 mm, Nr. 00084664
2 Energie-Lichtschiene, Länge 1121 mm, Nr. 00084676
3 Längsverbinder inkl. Schrauben und Muttern, Nr. 00084667 (2-teilig)
4 Flachkopfschrauben (4 Stück pro Verbindung) für seitliche Verschraubung
des Längsverbinders, Nr. 00085092
5 Profilendstück für Energieschiene, Nr. 00084669
6 Schraube mit Vollgewinde für Profilendstück (6,3 x 60 mm), Nr. 00084670
7 Anschlusswinkel RS12 mit Dichtungen, Nr. 00084671
8 Verbindungskupplung mit Dichtungen, Nr. 00084668, 2-fach
9 Verbindungsschlauch, Länge 300 mm, Nr. 00084672, je nach Achsabstand
10 Verbindungsschlauch, Länge 900 mm, Nr. 00084673, je nach Achsabstand
11 Verbindungsschlauch, Länge 1500 mm, Nr. 00084674, je nach Achsabstand
12 Anschluss-Schlauch Steck/Eurokonus, AG, Länge 300 mm, Nr. 00084675,
wird benötigt für den Anschluss Vor- und Rücklauf gebäudeseitig
13 Nonius Unterteil ES für Energieschiene, wird auch als Schrägaussteifung
genutzt, Nr. 00084907
14 Nonius-Bügel inkl. Sicherungssplint für UA50-Tragrost, Nr. 00084894
15 UA50-Tragrost 48,4 x 40,0 x 2,0 mm, Nr. 00084895
16 L-Profil, Länge 1200 mm Nr. 00013740 (2-fach)
17 OWAcoustic-Platte
18 U-Abschlussschiene, Nr. 00084666

Kreuzbandraster:
1 Energieschiene, Länge 3600 mm, Nr. 00084664
2 Energieschiene, Länge 1121 mm, Nr. 00084665
3 Energie-Lichtschiene, Länge 1121 mm, Nr. 00084676
4 Längsverbinder inkl. Schrauben und Muttern, Nr. 00084667 (2-teilig)
5 Flachkopfschrauben (4 Stück pro Verbindung) für seitliche Verschraubung
des Längsverbinders, Nr. 00085092
6 Profilendstück für Energieschiene, Nr. 00084669
7 Schraube mit Vollgewinde für Profilendstück (6,3 x 60 mm), Nr. 00084670
8 Anschlusswinkel RS12 mit Dichtungen, Nr. 00084671
9 Sicherungsklammer für kurze Energieschiene, Nr. 00084677
10 Verbindungskupplung mit Dichtungen, Nr. 00084668, 2-fach
11 Verbindungsschlauch, Länge 300 mm, Nr. 00084672, je nach Achsabstand
12 Verbindungsschlauch, Länge 1500 mm, Nr. 00084674, je nach Achsabstand
13 Anschluss-Schlauch Steck/Eurokonus, AG, Länge 300 mm, Nr. 00084675,
wird benötigt für den Anschluss Vor- und Rücklauf gebäudeseitig
14 Nonius Unterteil ES für Energieschiene, Nr. 00084907
15 Nonius-Bügel inkl. Sicherungssplint für UA50-Tragrost, Nr. 00084894
16 UA50-Tragrost 48,4 x 40,0 x 2,0 mm, Nr. 00084895
17 Rückseitenaussteifung, Länge 1190 mm, Nr. 00084574
18 Klammer für Rückseitenaussteifung, Nr. 00068752
19 OWAcoustic Platte
20 U-Abschlussschiene Nr. 00084666, je nach Achsabstand

Quelle: Broschüre Nr. 2000

Technische Daten

Heiz-/Kühlleistung

Alle Varianten der OWActive Mineralklimadecke sind geprüft nach DIN EN 14240 und DIN EN 14037.

Die Leistungsparameter der OWActive Mineralklimadecke sind unseren Prüfnachweisen zu entnehmen, die wir jederzeit vollumfänglich zur Verfügung stellen. Aufgrund der marktüblich abweichenden Dartstellungsweise der relevanten Leistungsparameter empfehlen wir diese unter gleichen Voraussetzungen nach VDI 6034 zu bewerten. Auch hierzu beraten wir Sie jederzeit gern.

Maße/Designs

Parallelbandraster:
Sinfonia 1200 x 600 mm
Sinfonia 600 x 600 mm
Sinfonia c 1200 x 300 mm

Kreuzbandraster:
Sinfonia 1200 x 1200 mm
Sinfonia Silencia 1200 x 1200 mm

Kanten

Parallelbandraster:
Sinfonia: Lk 3, Sk 0b
Sinfonia c: Lk 1, Sk 3

Kreuzbandraster:
K 3

Plattendicken

Parallelbandraster:
15 mm (OWAcoustic premium)

Kreuzbandraster:
20 mm (OWAcoustic premium)

Brandverhalten

A2-s1,d0 nach DIN EN 13501-1

Metallsystem

sämtliche Metallteile weiß beschichtet, weitere Details siehe Systemblatt OWActive Mineralklimadecke

Mindestabhängehöhe

Parallelbandraster:
180 mm (bei einer direkten Abhängung von der vorhandenen Rohdecke oder Installation). Andere Abhängevarianten sind möglich.

Kreuzbandraster:
180 mm (bei einer direkten Abhängung von der vorhandenen Rohdecke oder Installation). Andere Abhängevarianten sind möglich. Bei einer kompletten Demontage von Großformatplatten ist eine Abhängehöhe von > 200 mm nötig.
