Detailaufnahme S 18d

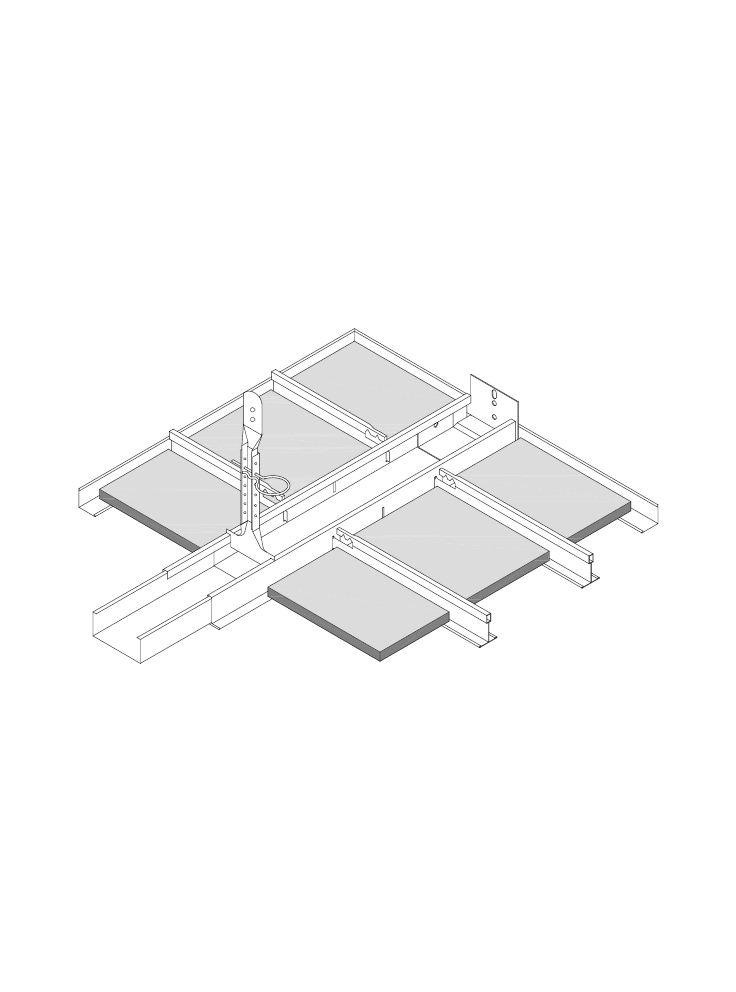

Legende
1 Nonius-Abhänger Nr. 79/..., Nonius-Verlangerung Nr. 16/... und Sicherheitsstift Nr. 76
2 Bandrasterprofil Nr. 80/..., beidseitig geschlitzt
3 Kupplung Nr. 82/...G
4 Verbindungsprofil Nr. 47/4S
5 Wandprofil Nr. 51/25 (Kante 3) und Stufenwandprofil Nr. 50/15G bzw. Nr. 50/22 (Kante 6)
6 Wandanker Nr. 75/...G
7 Contura-Füllstück Nr. 42/100 bzw. Nr. 42/125 (Kante 6) und Contura-Füllstück Nr. 42/24 (Kante 6)
8 Verbindungsprofil-Achsabstand
9 Bandraster-Achsabstand


Quelle: DS 9991

Technische Daten

Maße

Breiten: 300 mm, 312,5 mm, 400 mm
Längen: 1200 mm, 1250 mm, 2000* mm, 2500* mm
Weitere Maße: 1200 x 600 mm | 1250 x 625 mm

(Zwischenmaße auf Anfrage. Mindestabnahme und Preiszuschläge siehe OWAlifetime collection Preisliste)

* Nur bedingt herausnehmbar

Kante

3, 6

Plattendicke

ca. 15 mm und 20 mm (OWAcoustic premium)

Brandverfahren

A2-s1,d0 nach DIN EN 13501-1

Metallsystem

sämtliche Metallteile verzinkt bzw. weiß beschichtet. Weitere Details und Farben siehe
OWAlifetime collection Preisliste

Mindestabhängehöhe

100 mm (abhängig von der vorhandenen Rohdecke) für die bequeme Demontage der Platten
130 mm. Bei einer Abhängehöhe unter 150 mm ist ein bauseitiges Kürzen des Nonius-
Abhängers Nr. 79/… notwendig.
