Detailaufnahme OWAtecta S 48

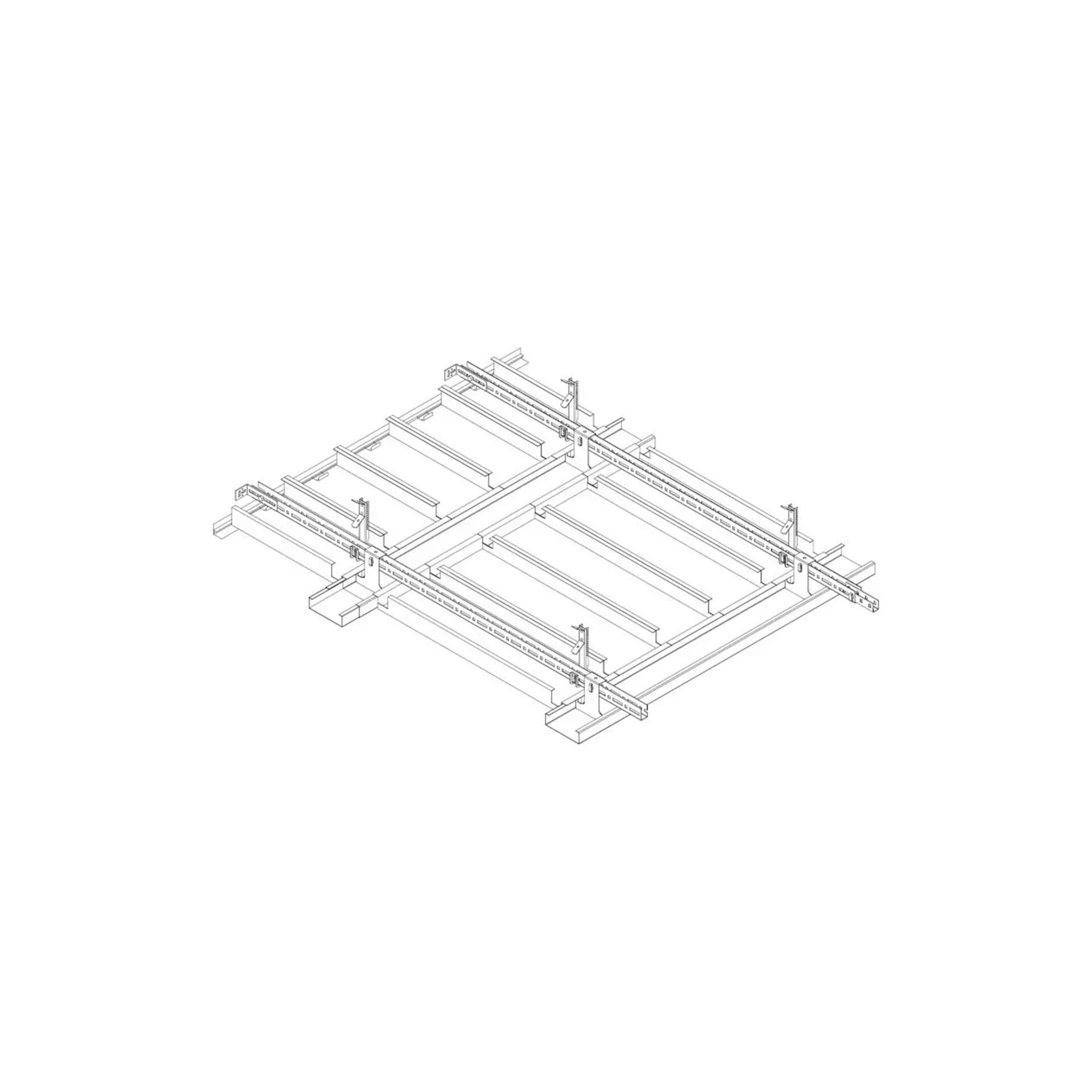

Legenda
1 aggancio n. 1782E
2 profilo portante n. 70E
3 giunzione n. 77E
4 aggancio n. 7910E
5 fermaglio di sic. n. 66E
6 grigliato a fasce a C n. 8010E
7 raccordo n. 8210E
8 ancoraggio da parete n. 8110E
9 profilo da parete n. 50F
10 molla di fissaggio a parete n. 5220
11 ancoraggio da parete n. 75E
12 pannello rettangolare


DS 9391

Dati tecnici

Dimensioni

Larghezze: 250-750 mm | lunghezze: 600-3000 mm

Materiale

Lamiera d’acciaio zincata, versione forata con TNT fonoassorbente nero incollato

Colore

bianco

Reazione al fuoco

a seconda della versione A1 e A2-s2,d0 conforme a DIN EN 13501-1

Bordi

Bl: 10
Bf: 13

Spessore

ca. 0,5-0,7 mm (a seconda dell’esecuzione)

Sistema in metallo

tutti i pezzi in metallo zincati

Altezza di aggancio minima

ca. 220 mm
