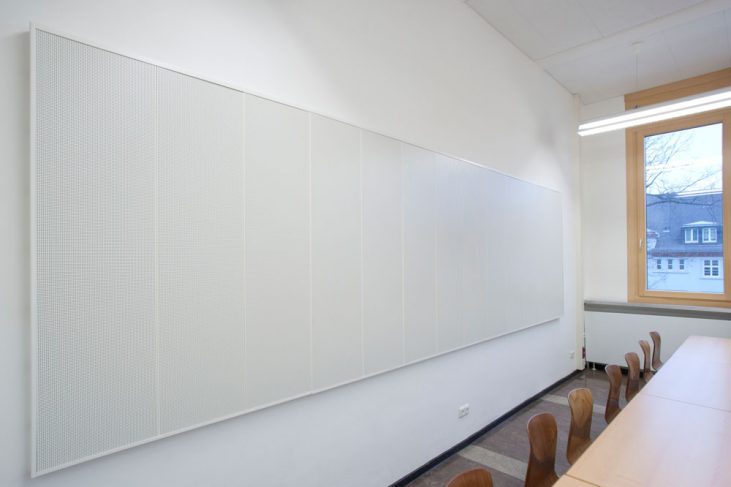

Detailaufnahme OWAtecta S 60

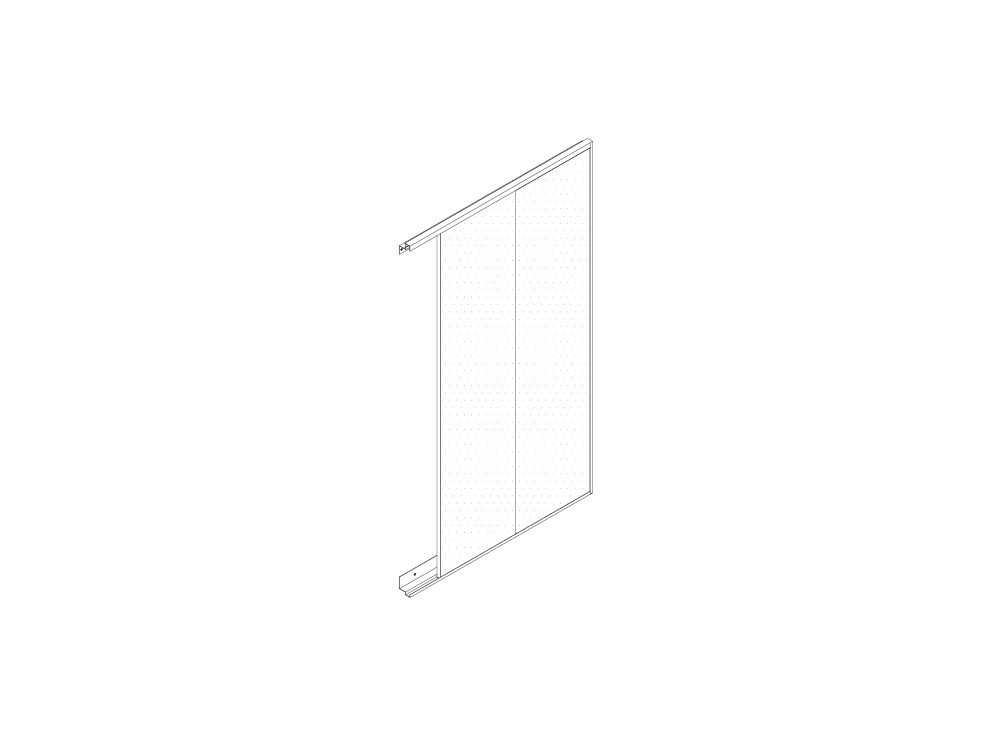

Légende
1 Profilé de cadre en bas, longueur : 1990 mm
2 Profilé de cadre latéral, longueur : 1518 mm
3 Profilé de cadre en haut, longueur : 1990 mm
4 Ruban d’étanchéité
5 Élément individuel

DS 9391

Données techniques

Dimensions

Dimensions standard du champ : largeur du champ 2016 mm x hauteur du champ 1518 mm (extension possible à tout moment)
Dimensions de l’élément individuel : 1500 x 400 mm (autres dimensions sur demande)

Matériau

Coque de la boîte métallique : tôle d’acier galvanisée, modèles perforés avec fibre acoustique
noire collée

Couleur

Blanc

Comportement au feu

Boîte métallique : A2-s2,d0 selon la norme DIN EN 13501-1
Panneau OWAcoustic : A2-s1,d0 selon la norme DIN EN 13501-1

Arêtes

Arête longitudinale : 10
Arête d’attaque : 11s

Épaisseur

Coque de la boîte métallique en tôle d’acier d’env. 0,6 mm
Panneau env. 15 mm (montage sur le chantier des panneaux de laine de roche dans la coque métallique)

Système métallique

Tous les éléments métalliques sont galvanisés ou revêtus, en plus, de blanc

Hauteur de suspension minimale

env. 50 mm devant le mur
