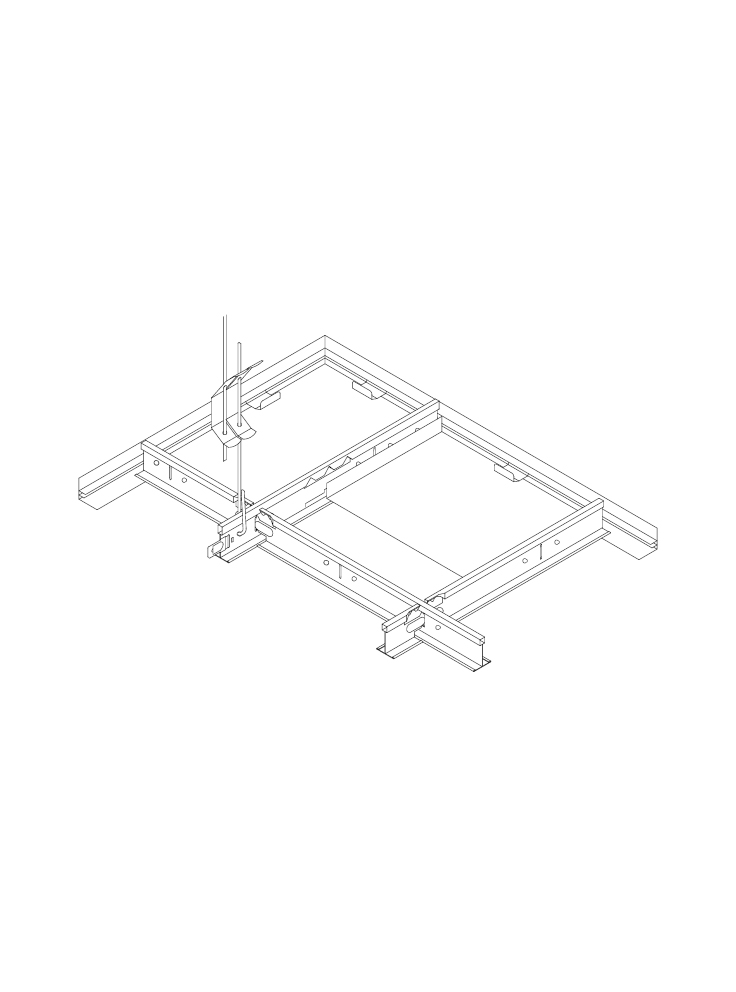

Detailaufnahme OWAtecta S 33
Légende
Pour le profilé en T de 24 mm


1 Patte de suspension
2 Profilé porteur n° 45
3 Profilé de raccordement n° 47
4 Profilé de raccordement n° 46
5 Profilé mural n° 50F
6 Ressort mural n° 5220
7 Boîte
8 Entraxe

DS 9391

Données techniques

Dimensions

600 x 600 mm, 625 x 625 mm
(Autres formats sur demande)

Matériau

Tôle d’acier galvanisée, modèles perforés avec fibre acoustique noire collée

Couleur

blanc (semblable à RAL 9003)

Comportement au feu

en fonction du modèle A1 ou A2-s2,d0 selon la norme DIN EN 13501-1

Arêtes

03, 04, 07

Épaisseur

acier galvanisé env. 0,5 mm

Système métallique

Tous les composants métalliques sont galvanisés ou revêtus, en plus, de blanc

Hauteur de suspension minimale

80 – 100 mm (en fonction du plafond brut existant)
pour le démontage simple des panneaux 120 mm
